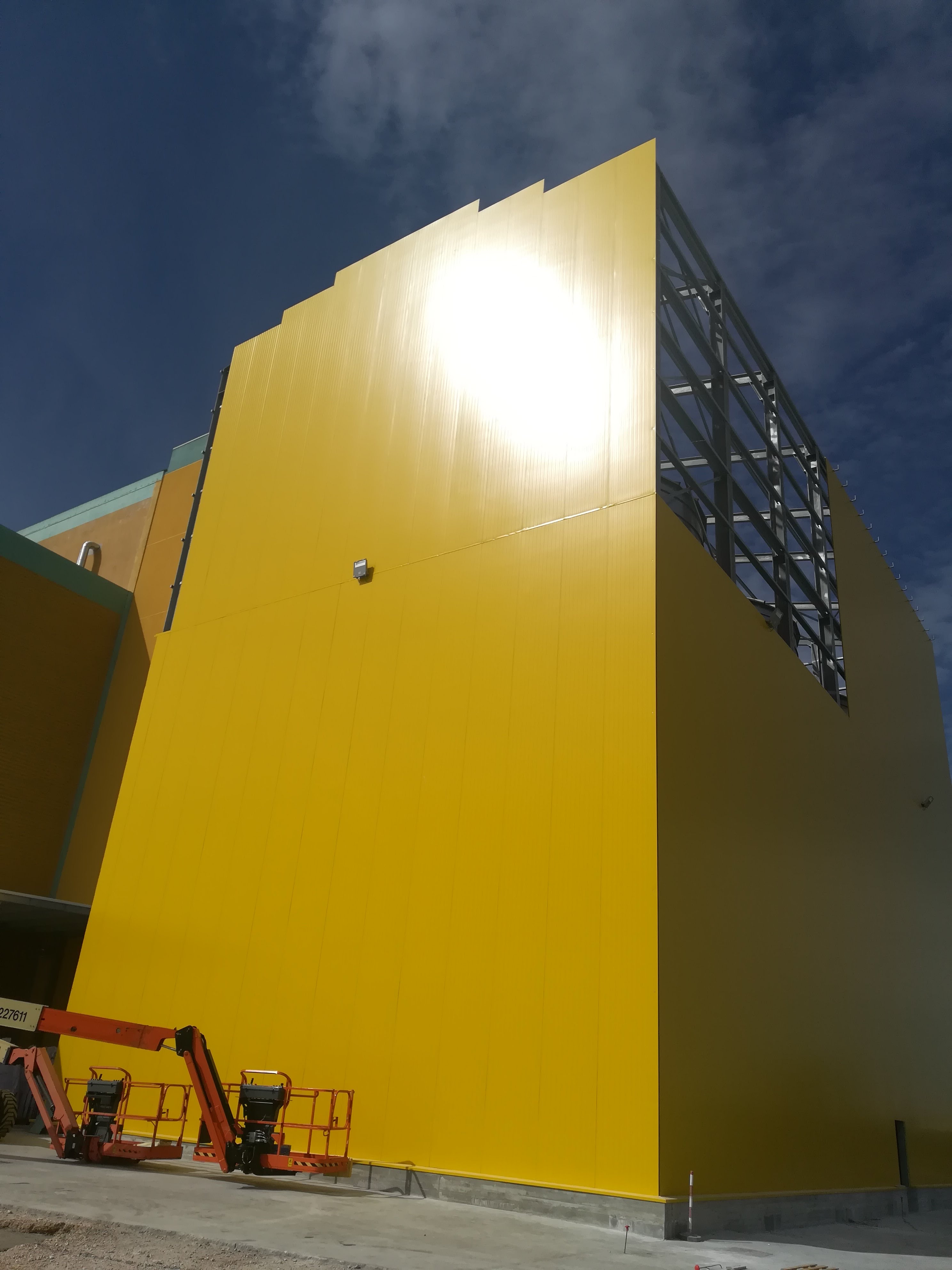

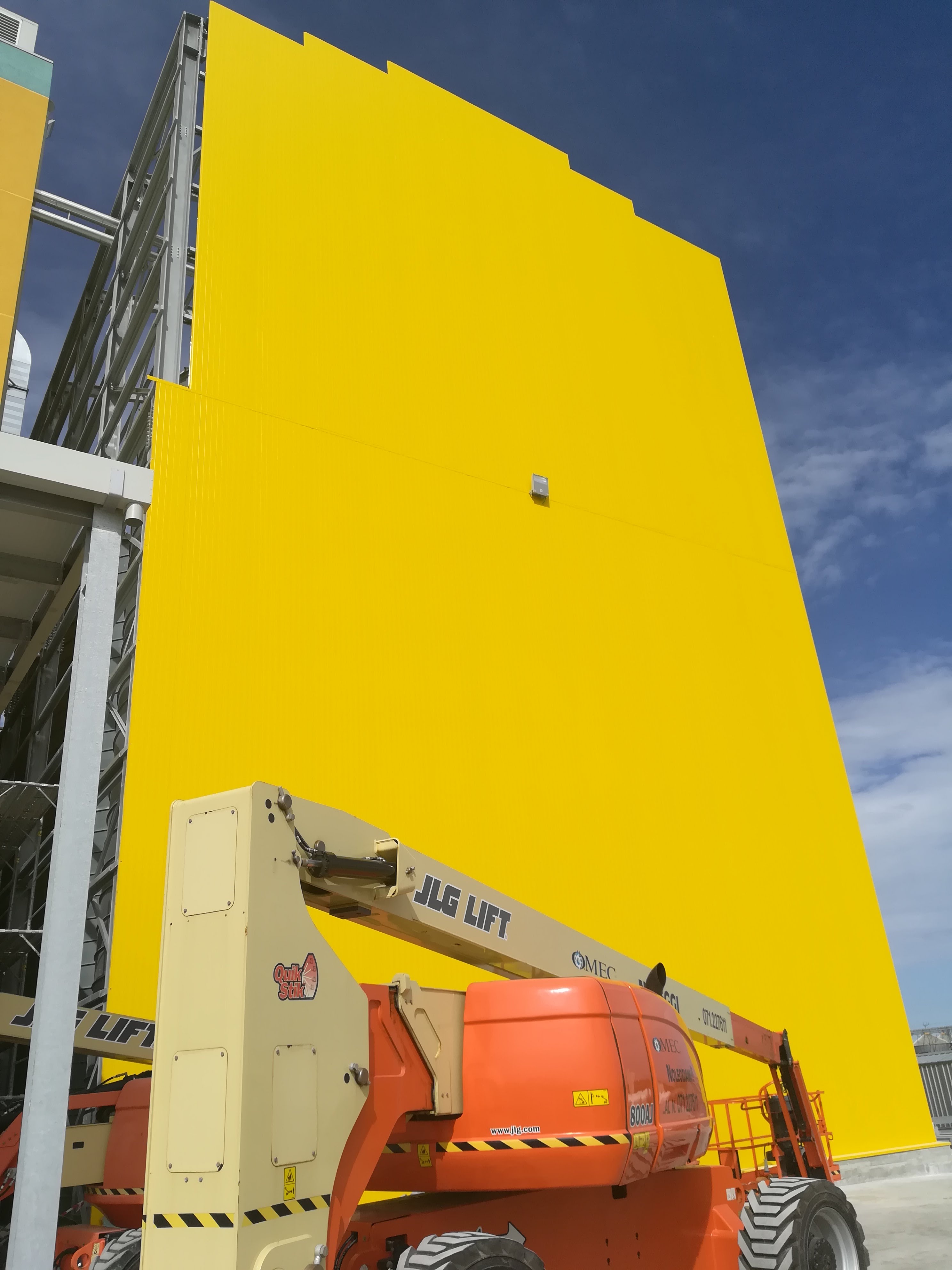

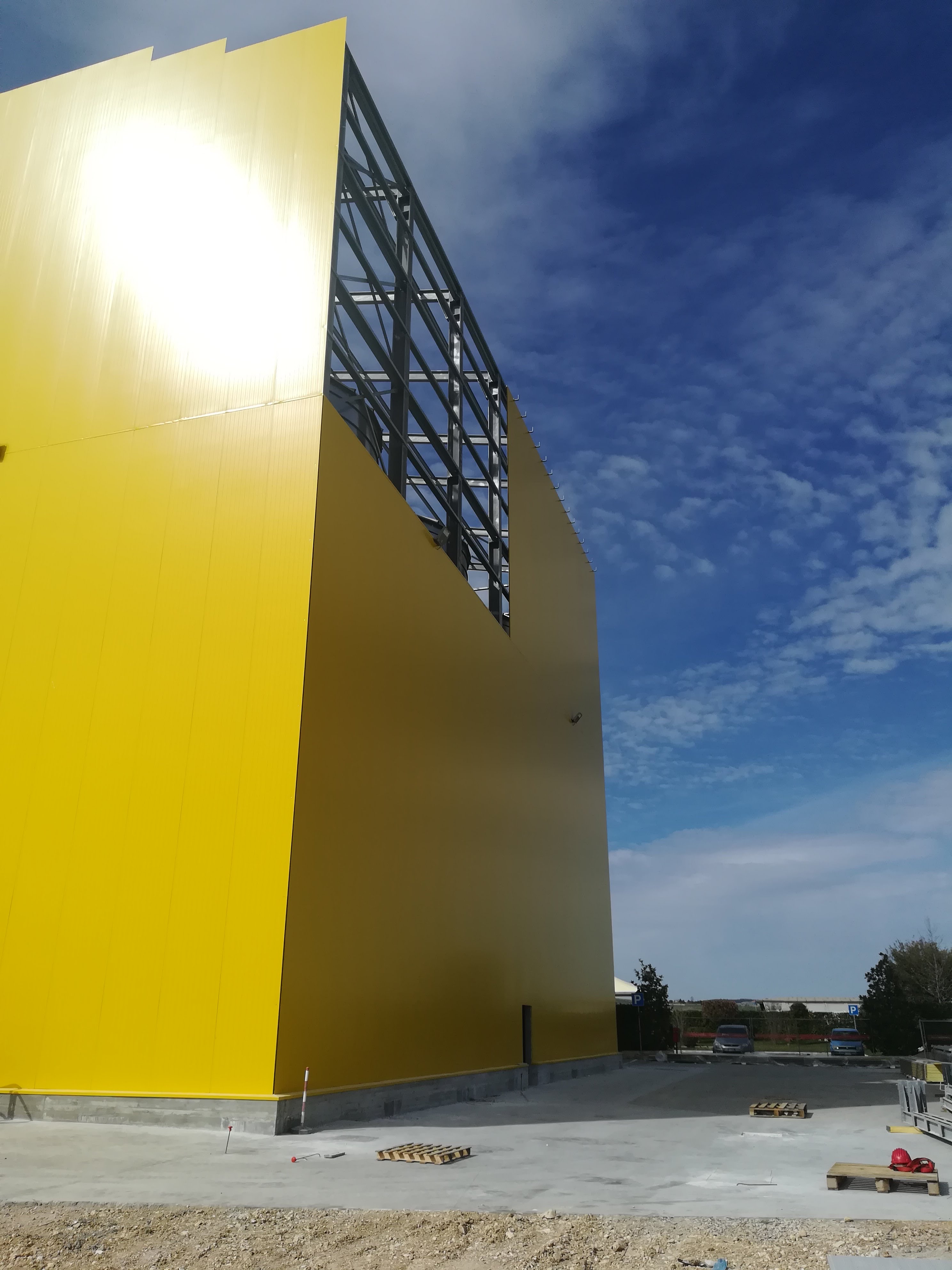

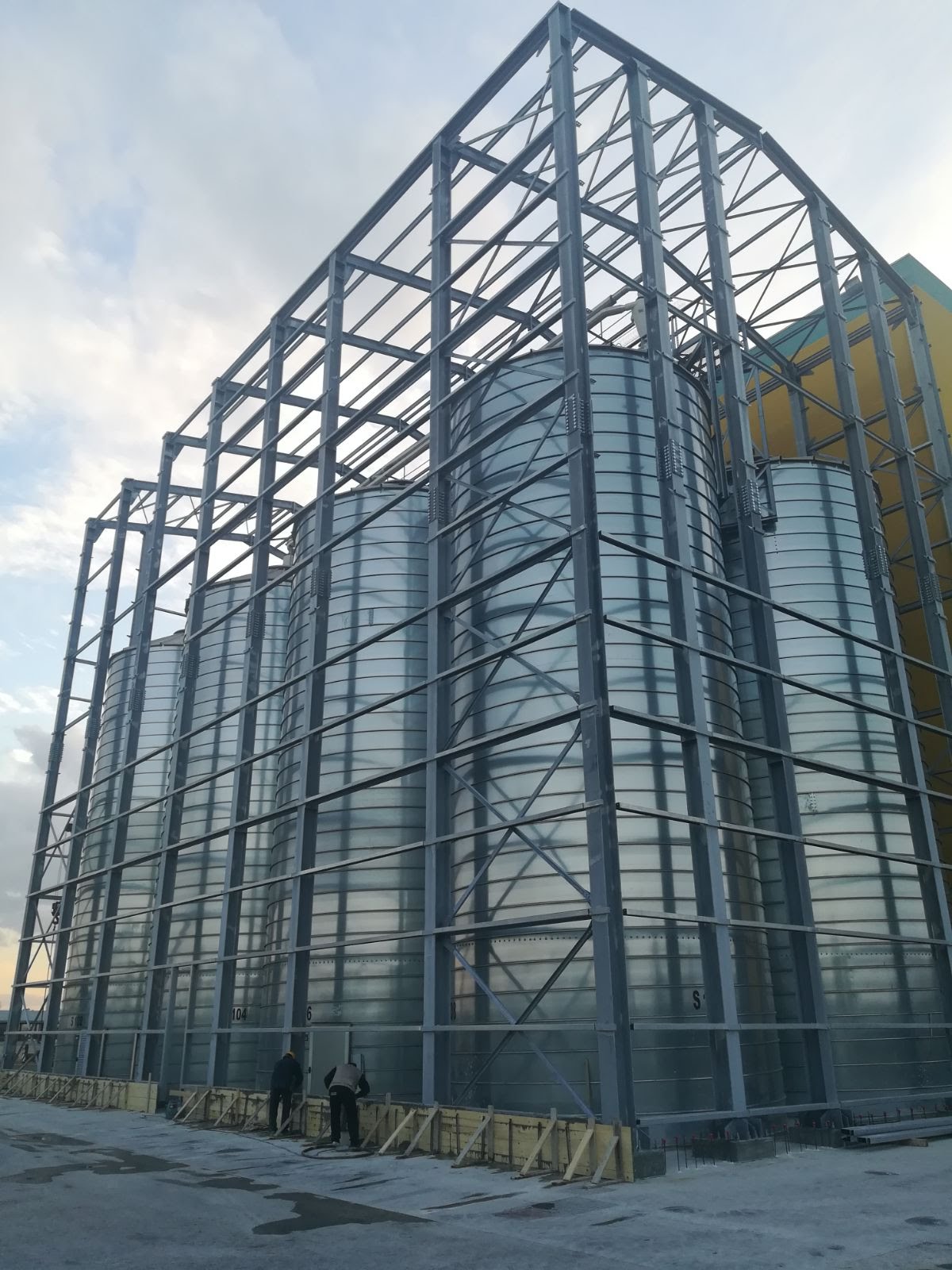

Struttura in acciaio per pannellatura silos

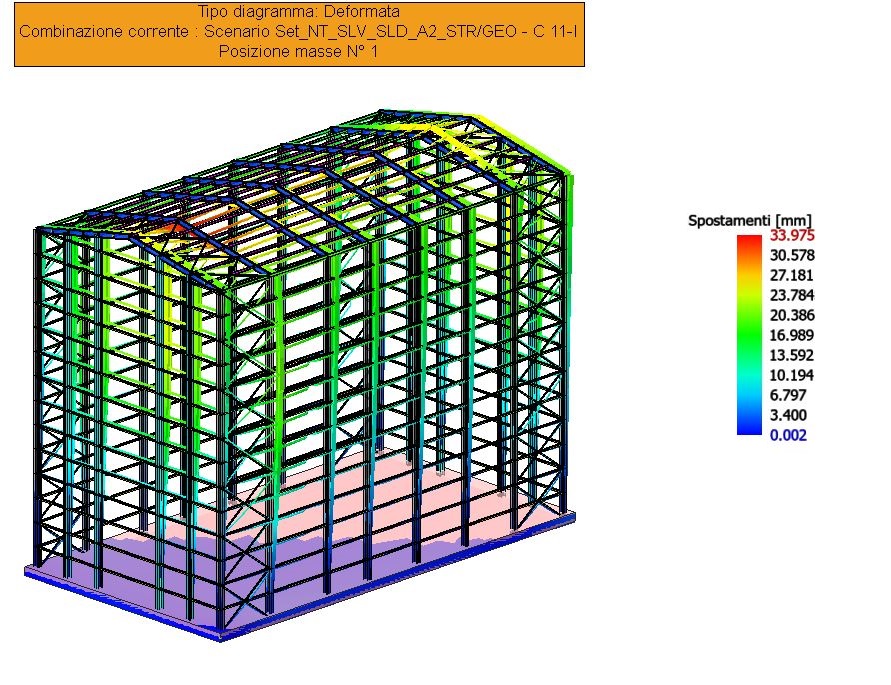

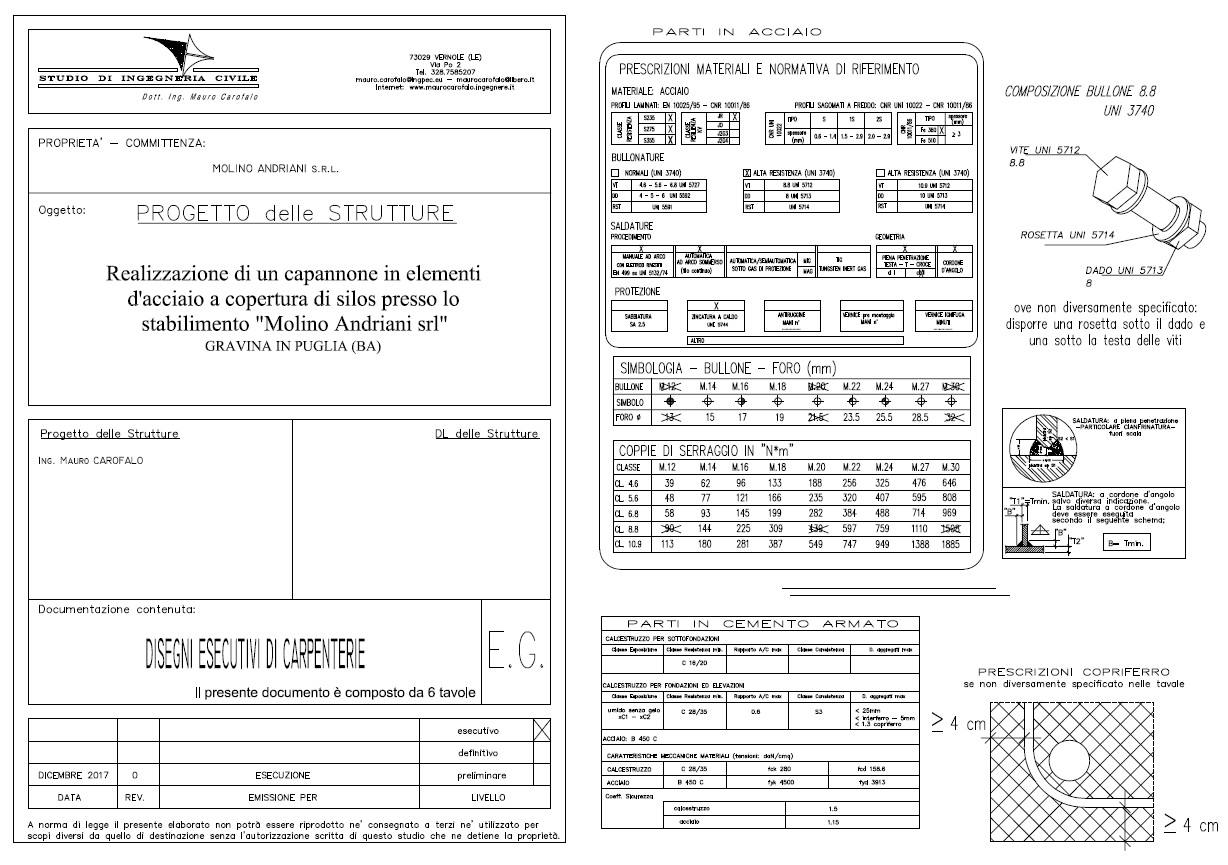

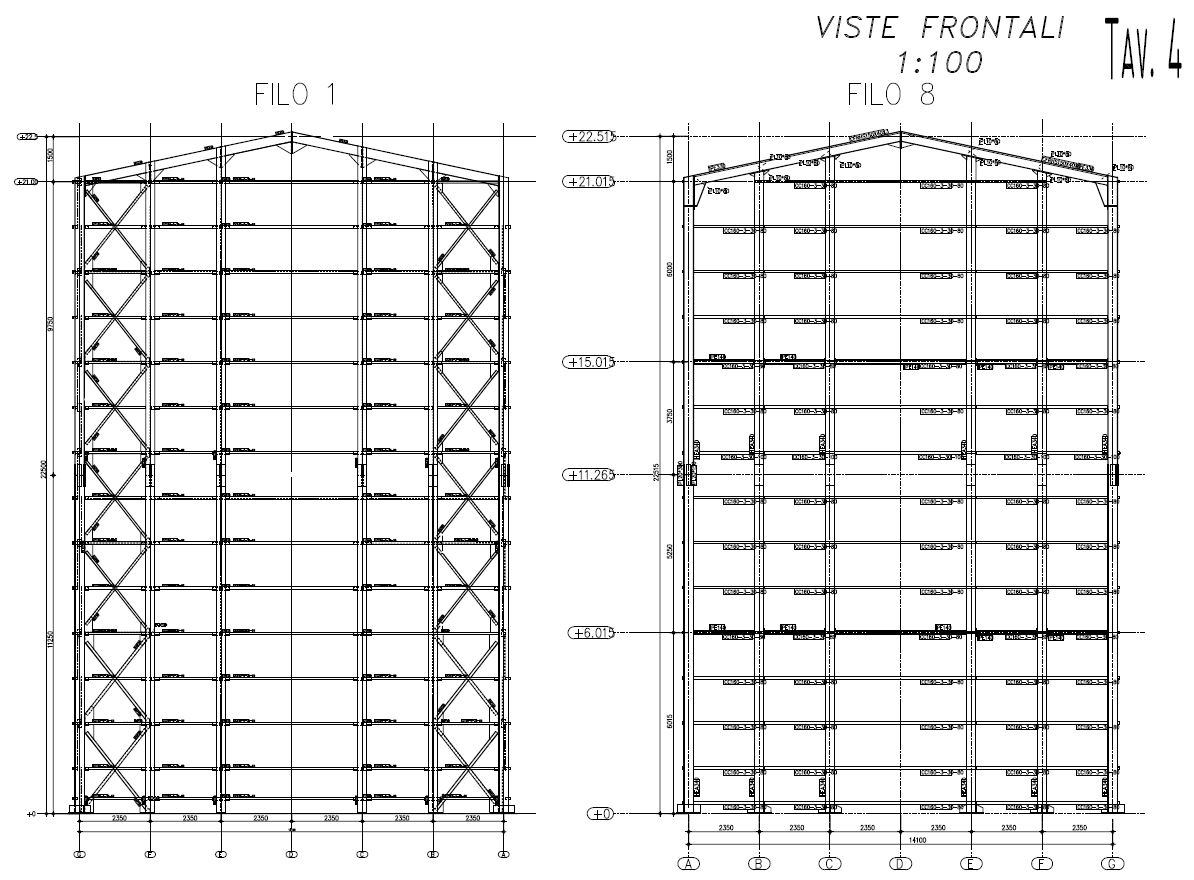

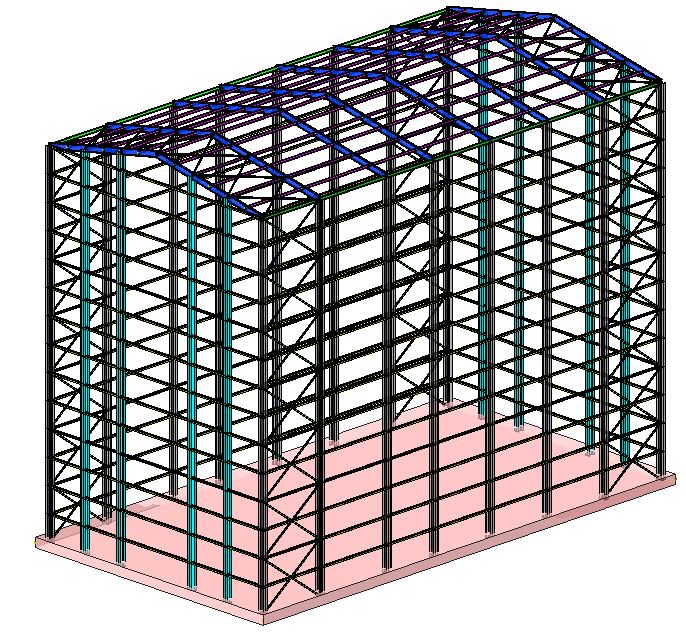

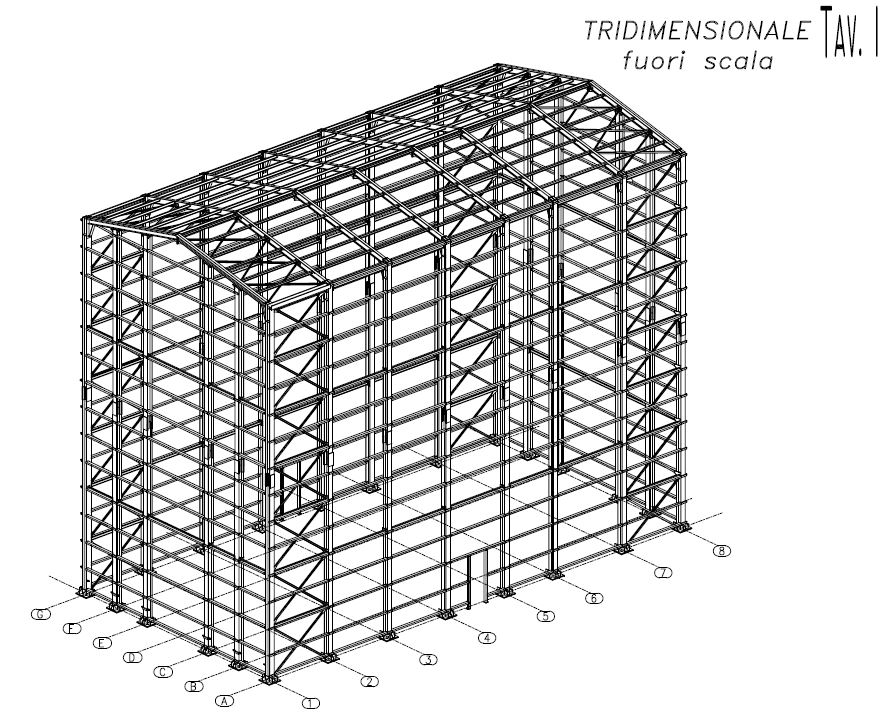

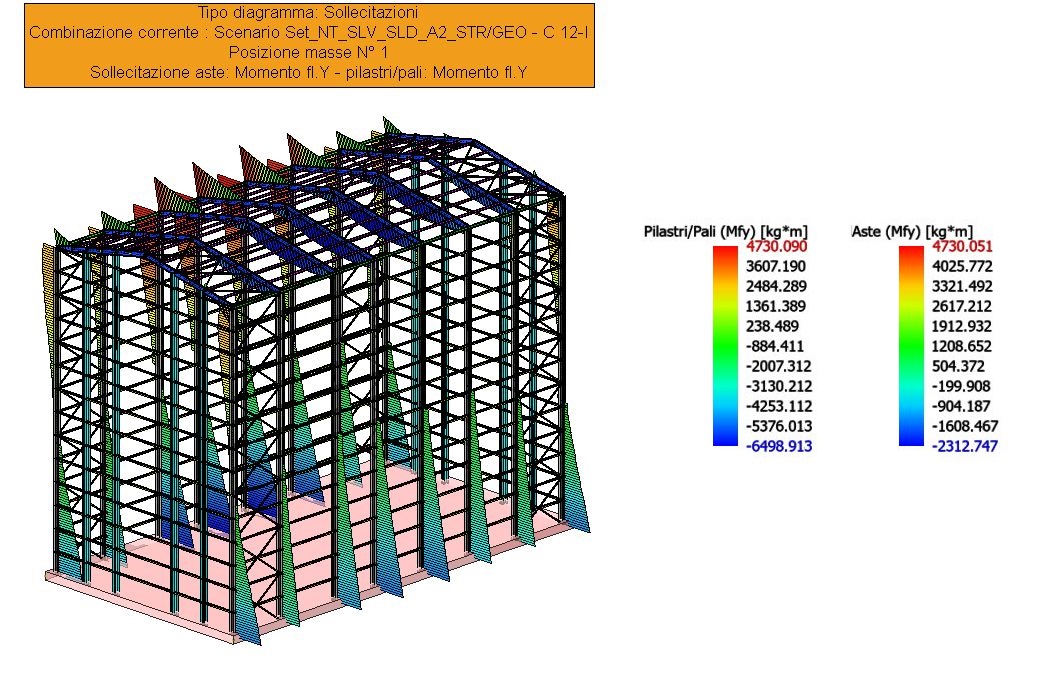

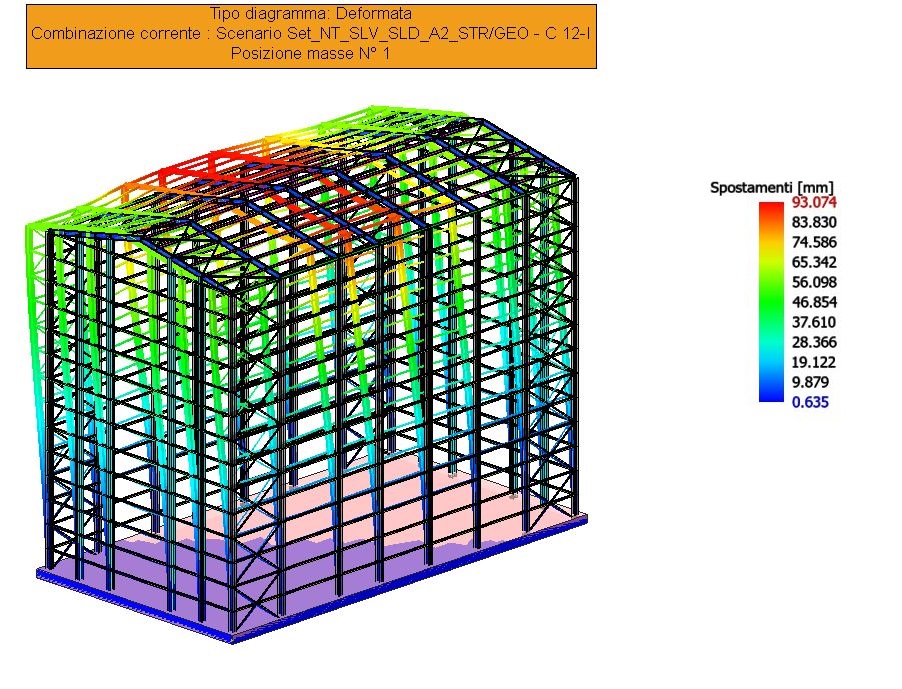

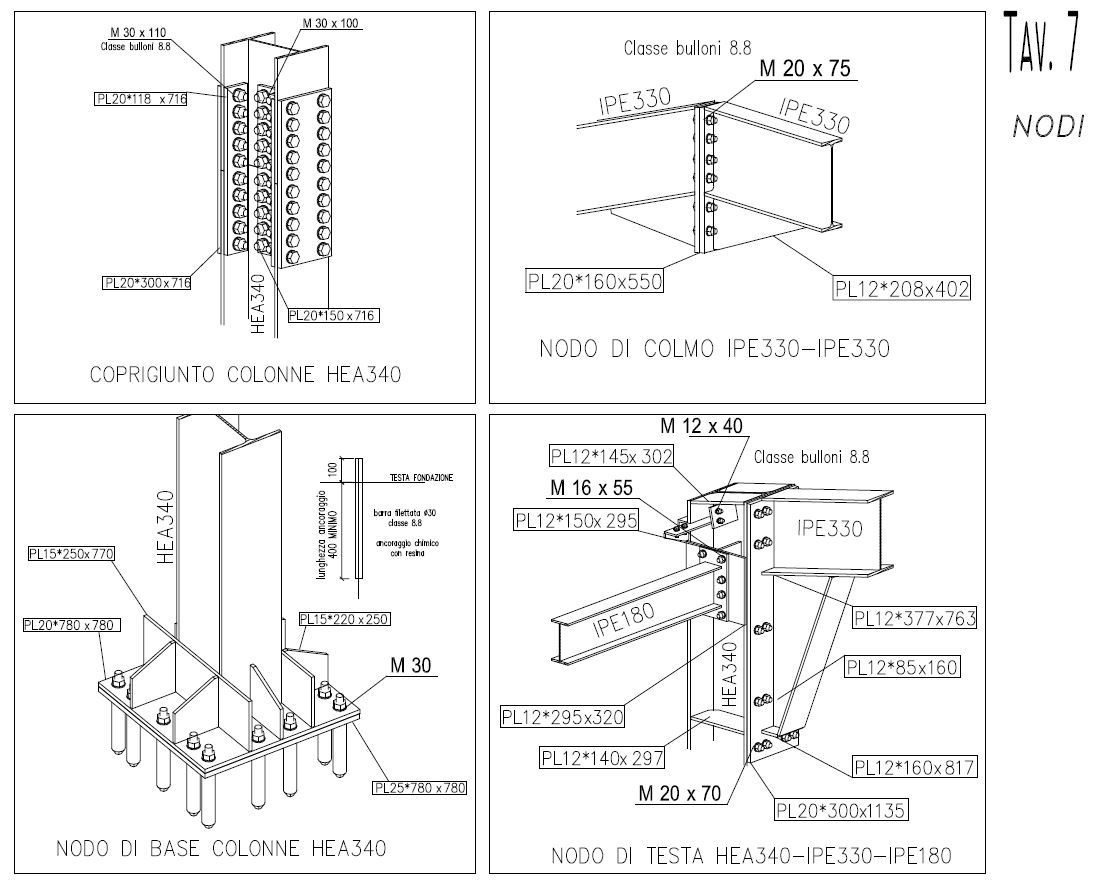

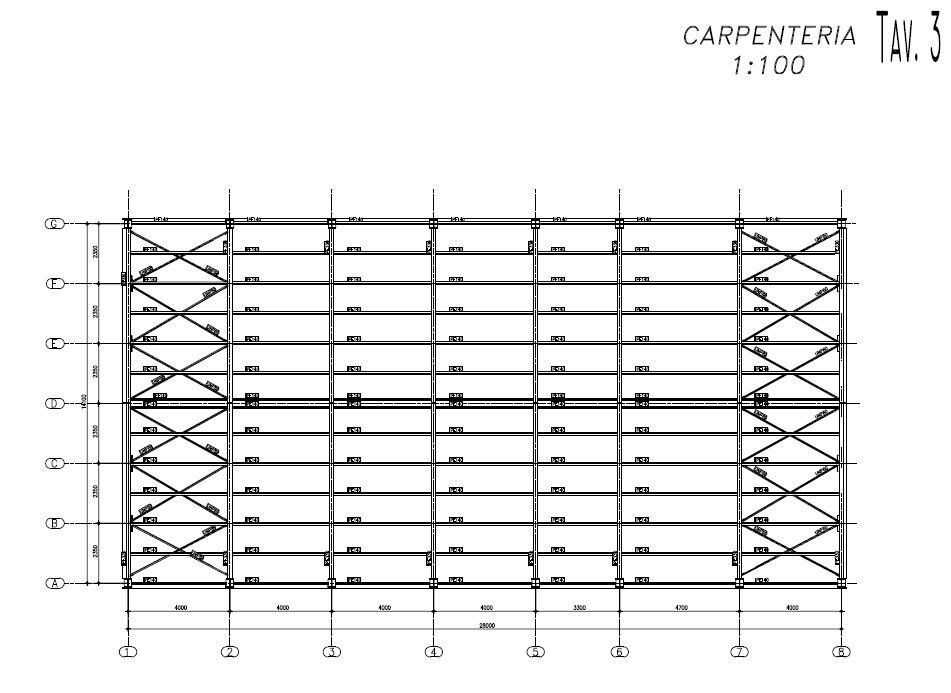

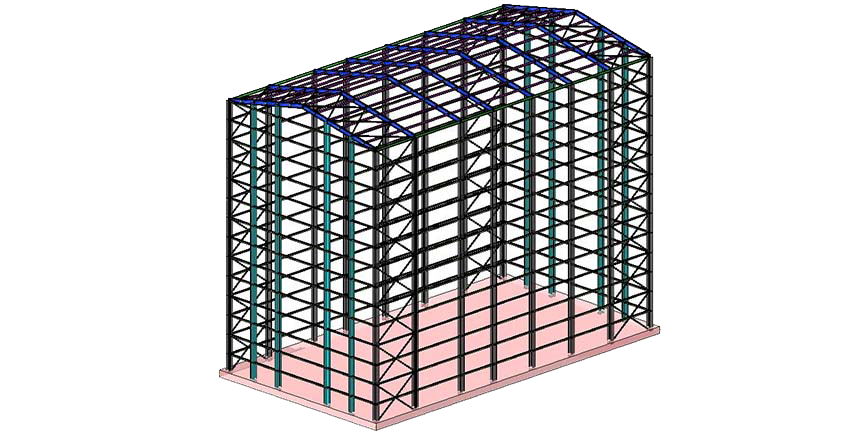

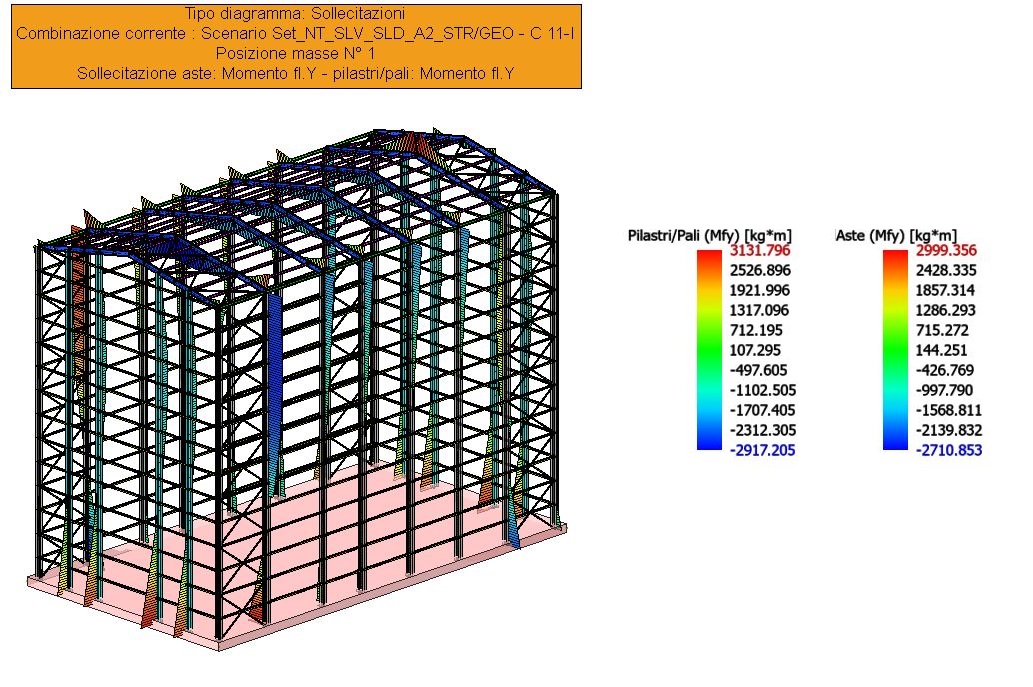

Le parti strutturali descritte sono state modellate con il software di calcolo strutturale agli elementi finiti IperSpace. La struttura di fondazione è costituita da una platea in CA (classe C28/35 per il calcestruzzo e B450C per le armature) di dimensioni (15×29 m) , altezza di 55 cm. Quella di elevazione è composta da elementi in acciaio in classe S355JR per le colonne, S235JR per le baraccature e S275JR la restante parte (travi di telaio, arcarecci, collegamenti longitudinali e controventi di falda e parete). Le dimensioni plano-altimetriche si evincono dagli elaborati grafici che sono allegati nella galleria che segue.
